Automaatne kahepoolne märgistusmasin

Sissejuhatus

Kahepoolse märgistusmasin sobib laialdaselt toiduainete, kosmeetika, farmaatsia, pestitsiidide ja muude tööstuste jaoks. See on ühe- ja kahepoolse märgistusega lamedate, ruudukujuliste ja ümmarguste pudelite jaoks. Automaatselt juhitav arvuti (PLC) lihtne kasutada. See võib spetsifikatsioone kergesti muuta. See võtab kasutusele servomootori, saavutades suletud ahela juhtimise madala rikkemäära. Kõrge efektiivsusega. Kiire kiirus.

VK-DSL-i suure kiirusega servo-esi- ja tagamärgis on kasutatav lameda, ruudukujulise või muu konteineri märgistamiseks eesmise ja tagumise märgistusega, see võib samaaegselt märgistada kahte etiketti esi- ja tagapinnal; Kui lisate ümmarguse pudeli seadme, saab see märgistada ka ümmargused pudelid ühe või kahe sildiga. Kui lisate pealmise sildipea, saab see sildistada ka pudelite, karpide, korkide jms peal.

Mudel: VK-DSL

KirjeldusComponent ListEelisedDetailpildidTöötav videoVõta meiega ühendustSeotud tooted

Seda saab kasutada lamedate pudelite, ümmarguste pudelite ja ruudukujuliste pudelite märgistamiseks ühel ja kahel küljel, näiteks šampoonipudelid, määrdeõli pudelid, ümmargused antibakteriaalsed kätekreemid ja nii edasi. Kaks päist ja kahe külje korraga märgistamine võivad tõsta tootlikkust. Seda märgistamismasinat kasutatakse laialdaselt igapäevases keemia-, kosmeetika-, naftakeemia-, farmaatsia- ja muudes tööstusharudes.

Kohandage Mitsubishi PLC-juhtimise, Omroni ja LEUZE-andurite, Mitsubishi servomootori või delta-servomootoriga. Seda on lihtne juhtida ja kasutada, see töötab stabiilselt ning suure kiiruse ja täpsusega. Automaatne hoiatus rikete korral, pudel puudub märgistuseta.

Mudel/ tehnilised parameetrid	VK-DSL
Märgistamise kiirus (tk/min)	120-200 (seotud materjali ja sildi suurusega)
Märgistamise täpsus (mm)	±1.0 mm (materjali ja sildi suurusi ei arvestata)
Sildi suurus (mm)	(P)10-300mm(K)10-250mm
Materjali suurus (mm)	Φ20-φ120mm(K)40-400mm
Rulli siseläbimõõt (mm)	Φ76mm
Rulli välisläbimõõt (mm)	Max: Φ320mm
Masina suurus (mm)	(L) 2800 * (W) 1400 * (H) 1400 (mm)
Laboratooriumi toiteallikas	AC220V50Hz/60Hz1500W (saab kohandada)

joonis

Automaatne-kahepoolne-märgistamine-masin-joonistamine

Kohaldamisala

(1) Kohaldatavad märgised: kleebis, mittekuivav kile, elektrooniline järelevalvekood, vöötkood jne.
(2) Kohaldatavad tooted: tooted, mille etiketid tuleb kinnitada külgtasandile, külgmisele suurele radiaanipinnale ja ümbermõõdu pinnale.
(3) Rakendustööstus: kasutatakse laialdaselt kosmeetika-, elektroonika-, meditsiini-, riistvara-, plasti- ja muudes tööstusharudes.

Töövoog:

Kleebitud toodete käsitsi paigutamine (on-line või pudeli käsitsemise pöördlaud) >> Toodete automaatne eraldamine ja korrigeerimine ning transport >> Toodete testimine >> Toote märgistamine >> Märgistatud toodete kogumine (järgmisse protsessi sisenemine) >> Toodete äraviimine.

Tööpõhimõte

Pärast pudelite sisenemist sildistamismasina konveierilindile suunatakse pudelid ühtlase kiirusega märgistamismasinasse. Mehaaniline kinnitusseade eraldab kleebitud esemed kindla vahemaaga ja lükkab kleebitud esemeid mööda konveierilindi suunda. Pärast mehaanilist süsteemi (veoratas, märgistusratas ja rull) tõmbab veoratas aeg-ajalt sildirihma liikumiseks ning silt tõmmatakse rullilt välja ja kleebitakse läbi märgistusseadme kleebitavale objektile.

Valikulised funktsioonid ja komponendid:

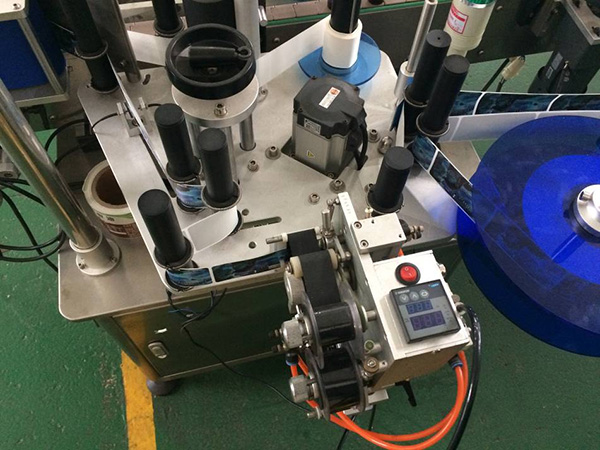

1. Koodiprinter: kuumprinter saab printida tootmiskuupäeva, aegumiskuupäeva, partii numbri jne. Märgistus ja märgistus on tootmise tõhususe parandamiseks sünkroonitud.

2. Tindiprinter: see sobib turule tavapäraste tindiprinteritega, pihustab koodi etiketi määratud kohas ja sobib suurepäraselt märgistamismasinaga.

3. Universaalne andur: tavaline andur ei suuda tuvastada läbipaistvat silti, seega tuleb seda kasutada Saksamaalt imporditud spetsiaalse elektrisilmaga.

4. Lugeja: lugege kahemõõtmelist koodi, vöötkoodi ja muud teavet, toote jälgitavuse jaoks on lihtne luua tooteandmebaasi.

Seerianumber	NIMI	PUNKT	bränd	Päritoluriik
1	HMI	1	Siemens	Saksamaa
2	PLC	1	Siemens	Saksamaa
3	Märgistusmootor	1	Panasonic	Jaapan
4	Mootori juhi märgistamine	1	Panasonic	Jaapan
5	Transpordi mootor	1	Jianming	Shanghai Hiina
6	Konveieri mootori sagedusmuundur	1	Siemens	Saksamaa
7	Pudeli jagamise mootor	1	JSCC	Saksamaa
8	Pudeli jagamise mootori kontroller	1	JSCC	Saksamaa
9	Märgi mootor	1	JSCC	Saksamaa
10	Märgistage mootori kontroller	1	JSCC	Saksamaa
11	Madalpinge elektriseadmed	1	Schneider	Prantsusmaa
12	Märgistusandur	1	OMRON	Jaapan
13	Märgistusandur	1	OMRON	Jaapan
14	Sünkroonne hammasrihm	1	Bando	Jaapan
15	Pneumaatilised komponendid	1	AirTAC	Taiwan, Hiina
16	Lintkonveier	1	Lilai	Shanghai Hiina
17	raam	1		Shanghai Hiina
18	süsteemiintegratsiooni	1		Shanghai Hiina

1. Reguleerimine on lihtne ning eesmised ja tagumised, vasakule ja paremale, üles ja alla suunad, tasapinna kaldenurga ja vertikaaltasandi kaldenurga reguleerimise istmed on konfigureeritud. Erineva pudeli kuju vahetamiseks puudub surnud nurk, mis vastab GMP tootmisnõuetele;

2. Automaatne pudeli eraldamine, kõrvaldab tõhusalt pudeli veast põhjustatud pudeli eraldamise ja parandab stabiilsust;

3. Sellel on automaatne väljalülitusfunktsioon, tootmise loendusfunktsioon, energiasäästufunktsioon (kui määratud aja jooksul tootmist ei toimu, lülitub seade automaatselt energiasäästu ooteolekusse), tootmisnumbrite seadistamise kiire funktsioon, parameetrite seadmise kaitsefunktsioon (parameetrite seadistus on jagatud volituste haldamiseks), mis on mugav tootmise juhtimiseks;

4. Võimas funktsioon, värvilise puutetundliku ekraani juhtimine, hiina ja inglise keele valikuline tööliides, mugav ja intuitiivne, võimas andmemälu funktsioon, saab salvestada 50 rühma märgistusparameetreid, toodangu loendamise funktsioon, energiasäästufunktsioon, tootmisnumbri seadistamise funktsioon, parameetrid kaitsefunktsiooni seadistamine, mugav tootmisjuhtimine, erineva tootemärgistuse lüliti saab realiseerida ühe klahviga, ilma korduva silumiseta, lihtne ja kiire Hea veaviip ja abifunktsioon;

6. Kõrge stabiilsus. Imporditud esmavaliku kaubamärk on kasutusele võetud mõõtestandardi ja mõõteobjekti anduri jaoks, millel on kõrge tuvastamistundlikkus, stabiilne jõudlus ja vastupidavus; stabiilne ja vastupidav raam ja mitmesugused osad on standardiseeritud modulaarse disainiga, millel on täielik vahetatavus ja 24-tunnine töö, et tagada ohutus ja stabiilsus.

7. See on ohutu ja hügieeniline. Korpus on valmistatud roostevabast terasest SUS304 ja T6 alumiiniumisulamist. See ei roosteta kunagi ja vastab GMP suurepärasele tootmisstandardile;
